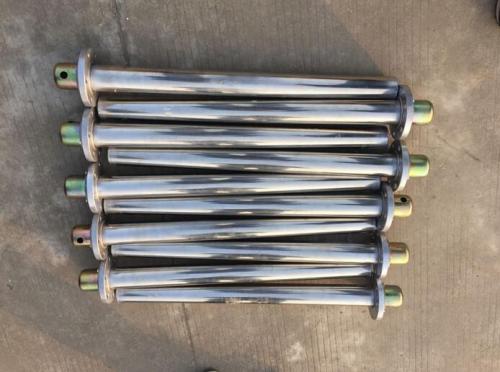

SRY2-3型浸入式管状电加热器

SRY2-3型浸入式管状电加热器适用于封闭式的油箱中加热油。
特点：
SRY2-3(HRYl4)型管状电加热器是在SRY2普通型管状电加热器的基础上，改进了它的接线装置及加热结构，采用三支加热管为一组，有效地降低了加热器的表面负荷，可直接替代SRY2-SRY4型加热器使用。
本电加热器是将弯曲成型的管状元件焊接在法兰上构成，因该加热器直接放在油中加热，热效率高，使用寿命长。
SRY2-3型浸入式管状电加热器主要技术参数、规格、长度：
额定电压：单相220V    三相380V
工作介质：矿物油及水等散热效果较好的介质
表面发热功率：1KW～4KW1.5w／cm2  5KW～8KW2.5w／cm2
工作压力：0.6Mpa
SRY2-3型浸入式管状电加热器使用说明：
  1)工作电压不得超过其额定值的1.1倍，外壳应有效接地。
  2)图中尺寸"B"必须全部浸入油中(并定期检查)以免烧坏，被加热油应无腐蚀性气体。
  3)本电加热器的安装孔尺寸为φ65mm。
  4)本型号加热器按JB2379-78流动油标准设计，加热器表面负荷为2-3.8w/cm2
  5)在选用时应根据加热介质实际尺寸确定加热器尺寸。
  注：此加热器可直接与SRY2型及SRY4型混用。
工艺:
加热管是在外管内（碳钢管、钛管、不锈钢管、铜管）装入电热丝，空隙部分填满有良好导热性和绝缘性的氧化镁粉后缩管而成，经过热处理工艺（个别管不需要），再加工成用户所需要的各种型状。它具有结构简单，热效率高，机械强度好，SRY2-3管状电加热器对恶劣的环境有良好的适应性。它可用于各种液体和酸碱盐的加热，同时也适应低溶点的金属加热溶化。
管状加热器使用范围：适用于加热空气、油、水、化学介质、热压模，熔化盐、碱及低熔点合金等。具有热效率高、使用寿命长、机械强度高、安装方便、安全可靠等特点。
管状加热器的外型分类：加热管根据外型的不同可分为：直型单端加热管，直型双端加热管，u型加热管，W型加热管，异型加热管，螺旋式加热管。
注意事项：
1、外形尺寸图中尺寸“B”必须全部浸入油中以免烧坏元件。被加热油应无腐蚀性。
2、SRY3型的工作液面必须在紧固件之下，尺寸线“B”之上。
3、熔化沥青、石蜡等固态油类时应降低电压使用，等熔化后再升至额定电压。以防止热量集中降低元件使用寿命。
4、发现管子表面有结炭时，必须除尽后再用，以免降低效率，甚至烧坏元件。
5、元件应存放于干燥处，若因长期放置而绝缘电阻降到低于1兆欧时，可在200℃左右的烘箱中干燥若干小时（或将元件低压通电数小时），即可恢复绝缘电阻。
